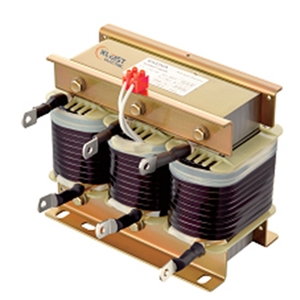

串联调谐电抗器
Series Tuning Reactor
产品概述
现代电力电子设备大量使用所产生的非线性电流以谐波方式会加重电网污染，kleist系列串联调谐电抗器，能有效抑制高次谐波，避免谐波电压、谐波电流及冲击电压、电流的影响。适用于3、5、7、11、13次谐波负载的无功补偿及滤波作用，可提高电能质量、改善功率因数，延长电容器寿命和保护用电系统的安全性。
功能特点
低温升、低损耗、低噪音
铁芯采用冷轧硅钢片，经高速冲床冲剪，毛刺小、规则均匀、叠片整齐；
绝缘性能好、过流倍数高
线圈采用绝缘导线，经专业绕线设备绕制，平整度好，外形美观；
品质因数高、调谐效果好
整体防腐蚀工艺处理，关键夹件采用无磁材料，真空浸漆加高温固化，线圈与铁芯牢固成一体；
使用安全、节能环保
外型尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户成本投资。
技术参数
电源条件
额定电压：230VAC ～ 1000VAC
额定频率：50/60Hz
环境条件
环境温度：-25℃～+45℃
相对湿度：≤90%
海拔高度：≤3000m（高海拔可定制）
性能参数
执行标准：GB/T 1094.6-2011《电抗器》、IEC60076-6《Reactors》
绝缘等级： F级、H 级
噪音：≤65dB
电抗率：1%、4.5%、6%、7%、12%、13%、14%
抗电强度：铁芯—绕组 3000VAC/50Hz/60s，无飞弧击穿
温度保护：125℃过热开断（常闭型）
其他要求
周围环境应有良好的通风条件，无剧烈机械震动；
无易燃易爆介质、导电尘埃以及腐蚀性气体存在；
型号含义
|
尺寸参数
|
|
低压电容器用串联电抗器型号
|
匹配电容器容（kVar）
|
外形尺寸LxWxH(mm)
|
安装尺寸A*B（mm）
|
低压电容器用串联电抗器型号
|
匹配电容器容量（kVar）
|
外形尺寸LxWxH(mm)
|
安装尺寸A*B（mm）
|
|
KLST-G-0.7/0.48-7%
|
10
|
155*100*205
|
80*75-10
|
KLST-G-1.4/0.525-14%
|
10
|
190*120*225
|
80*95-10
|
|
KLST-G-1.05/0.48-7%
|
15
|
190*110*225
|
80*85-10
|
KLST-G-2.1/0.525-14%
|
15
|
225*120*245
|
120*95-12
|
|
KLST-G-1.4/0.48-7%
|
20
|
190*120*225
|
80*95-10
|
KLST-G-2.8/0.525-14%
|
20
|
225*130*245
|
120*105-12
|
|
KLST-G-1.75/0.48-7%
|
25
|
225*110*245
|
120*85-12
|
KLST-G-3.5/0.525-14%
|
25
|
260*130*285
|
135*105-12
|
|
KLST-G-2.1/0.48-7%
|
30
|
225*120*245
|
120*95-12
|
KLST-G-4.2/0.525-14%
|
30
|
260*140*285
|
135*115-12
|
|
KLST-G-2.8/0.48-7%
|
40
|
225*130*245
|
120*105-12
|
KLST-G-5.6/0.525-14%
|
40
|
260*140*285
|
135*115-12
|
|
KLST-G-3.5/0.48-7%
|
50
|
225*140*245
|
120*115-12
|
KLST-G-7.0/0.525-14%
|
50
|
290*130*330
|
135*105-12
|
|
